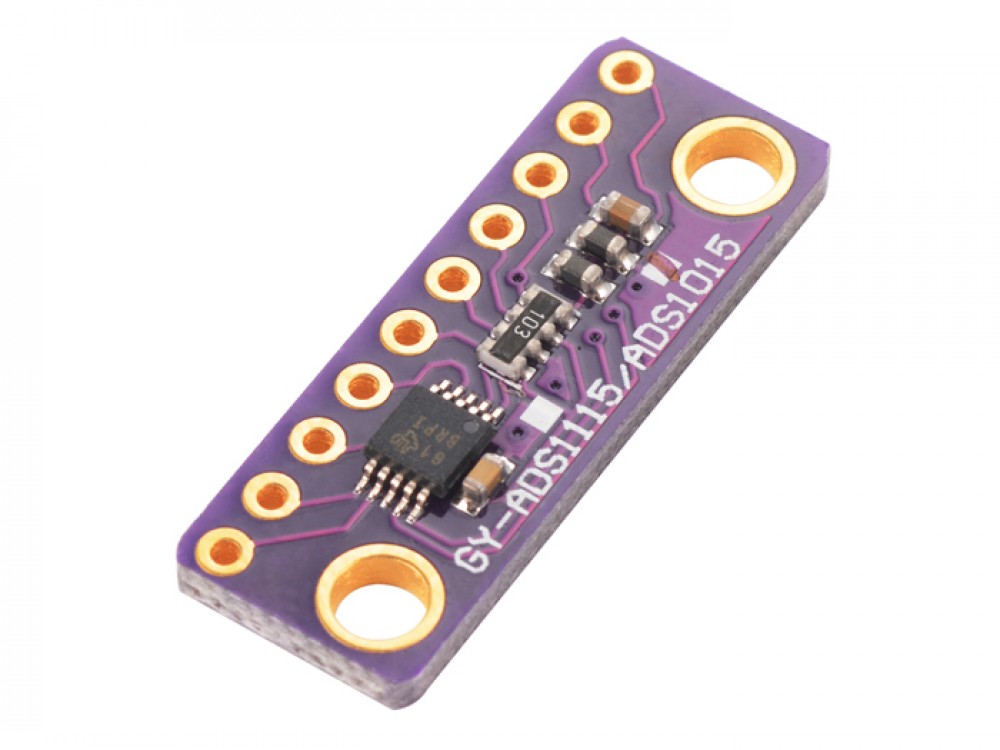

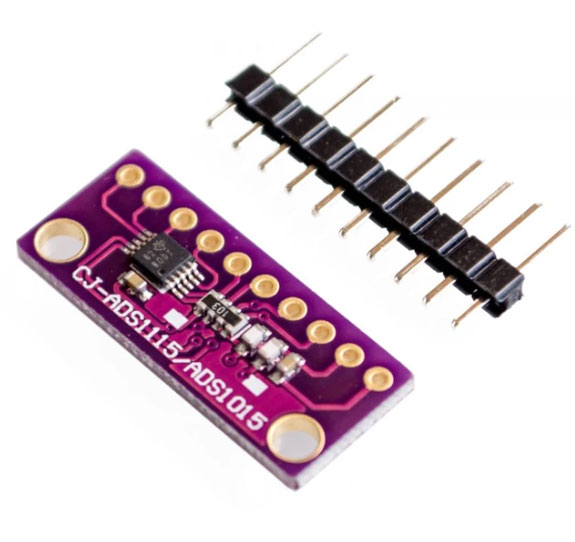

Conversor ADC ADS1115 16 BITS 4 canales
7,80 €
Para microcontroladores sin un convertidor de analógico a digital o cuando se desea un ADC de mayor precisión, el ADS1115 proporciona una precisión de 16 bits a 860 muestras / segundo a través de I2C.
Gracias a este módulo ADS1115 podemos convertir hasta cuatro señales analógicas en señales digitales de 15+1 bits de precisión (15 para el valor, 1 bit para el signo), para usar con Arduino, Raspberry Pi, etc …
La conexión es por I2C, por lo que es muy sencillo realizar las lecturas. Mediante el pin ADDR podemos elegir la dirección I2C.
El módulo ADS1115 permite dos modos de uso:
- Single end: conectamos la carga a medir entre GND y uno de los cuatro pines analógicos (A0 a A3). Se pueden usar los cuatro canales simultáneamente.
- Diferencial: conectar la carga entre A0 y A1, y entre A2 y A3. Solo tendremos dos canales simultáneos. Podremos medir tensiones negativas y la medición será menos tolerante a ruidos.
Otra funcionalidad del módulo ADS1115 es que permite generar una alarma por el pin ALERT cuando cualquiera de los canales supera el umbral definido por software.
Este módulo incorpora un PGA que permite ajustar la ganancia desde 6,144V hasta 0,256V. Esto permite mayor precisión al medir tensiones muy bajas. Pero ten en cuenta que nunca podrás medir tensiones superiores a la tensión de alimentación del módulo.
Características:
- Voltaje de operación: 2V a 5,5V
- Corriente: 150 µA (modo continuo)
- Velocidad de muestreo: 8 Hz a 860 Hz
- Resolución: 16-bit
- Canales: 4 canales de entrada o 2 diferenciales
- Interfaz de comunicación: I2C (4 direcciones)
Disponibilidad: Hay existencias
