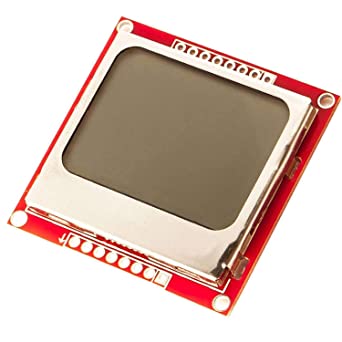

Display LCD Nokia 5110

4,50

Pequeña y versátil pantalla LCD de 84*48 píxeles con interfaz SPI, perfecta para mostrar gráficos o texto en equipos portátiles.

INFO

Las pantallas o displays LCD permiten mostrar texto, gráficos e imágenes en los proyectos con microcontroladores como Arduino, PIC/AVR/ESP o Raspberry Pi. Pueden ser utilizadas para mostrar la lectura de sensores, implementar una interfaz hombre máquina (HMI) y ayudarnos a realizar depuración de código (debugging) en nuestros proyectos.

Display LCD Nokia 5110 posee una resolución de 48 filas por 84 columnas de pixeles, basado el controlador PCD8544 que trabaja con SPI a 3.3V,  posee Backlight controlado por el pin BL para mejorar el contraste. Para usar con lógica de 5V, si bien se puede conectar directamente, se recomienda agregar resistencias o usar conversores de nivel sobre todo si estará trabajando bastante tiempo de forma continua.


ESPECIFICACIONES TÉCNICAS
  • Modelo: Nokia 5110
  • Controlador: PCD8544
  • Voltaje de Alimentación: 3.3V
  • Voltaje Lógico: 3.3V
  • Interfaz de comunicación: SPI
  • Backlight: Si (Usar con resistencia de 330, soporta PWM PNP)
  • Resolución: 48*84 pixeles
  • Dimensiones del display: 25*34 mm
  • Dimensiones del modulo: 45*45 mm
  • Peso:14g

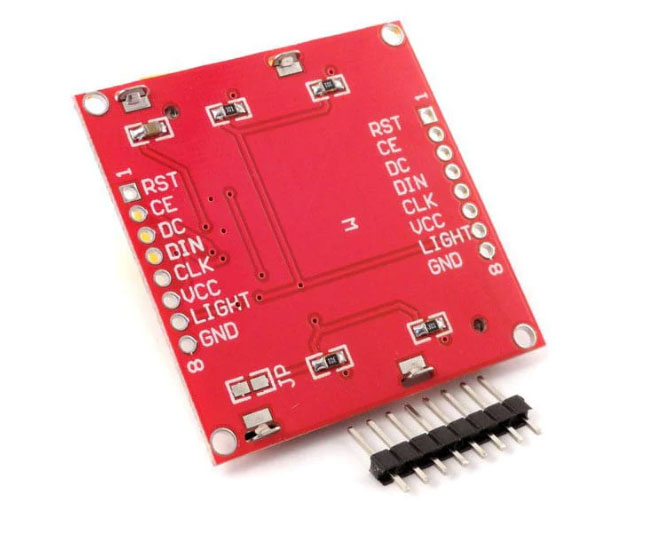

CONEXIÓN
  • RST: Reset, activo en estado bajo (active low)
  • CE: Enable, activo en estado bajo (active low)
  • DC: Dato o Comando
  • DIN: SPI Data input
  • CLK: SPI Clock input
  • VCC: 3.3V DC
  • BL: Backlight, máximo brillo a 0V
  • GND: Tierra, 0V

Disponibilidad: Hay existencias
