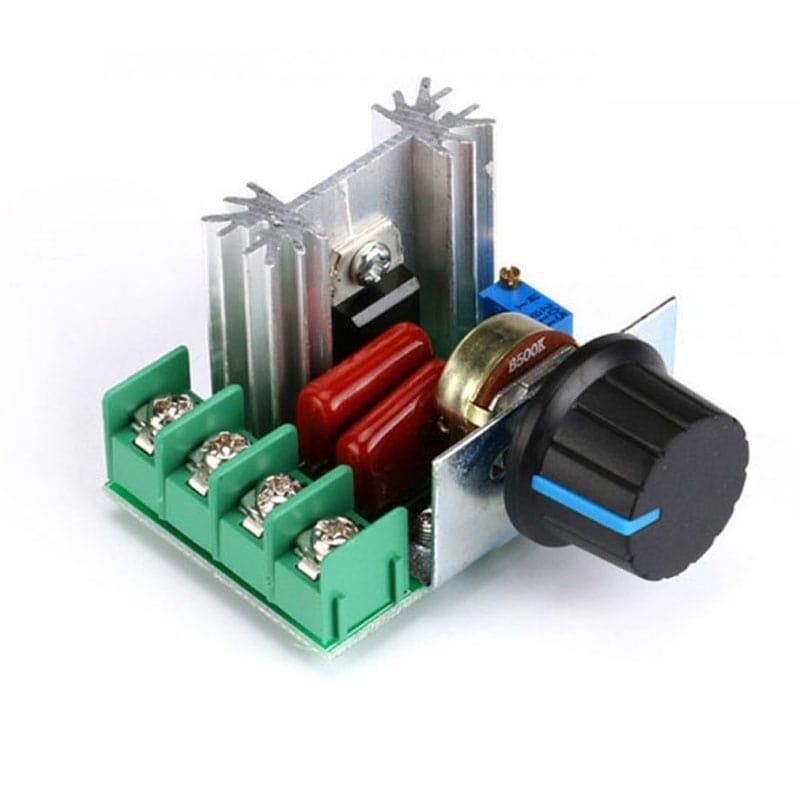

Módulo dimmer 2000W con scr

Los circuitos dimmer o dímer son dispositivos controlados por TRIAC que incluyen la función de encendido al «paso por cero» de la tensión. La disminución del valor eficaz en la bombilla se logra recortando la señal en el momento de subida en el punto que se elija (si cortamos la señal cuando la onda llega a 60 V p.e. se encenderá muy poco, mientras que si la cortamos al llegar a 120 V se encenderá casi al máximo). Bajo este principio el circuito puede controlar: dispositivos con resistencias eléctricas calefactoras como hornos eléctricos, cautines, calentadores de agua etc, lámparas de filamento, motores universales de AC y de escobillas como, taladros, esmeriladoras, ventiladores de techo, ventiladores de piso etc.

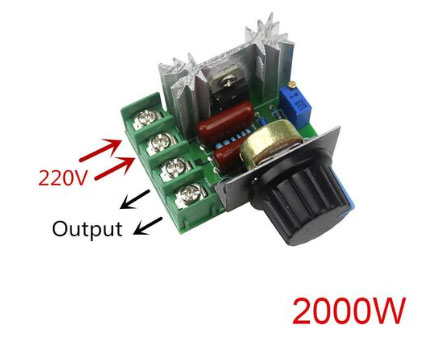

Este módulo regulador de voltaje de alta potencia bidireccional, Puede ser usado para ajustar la corriente hasta 25A, para resolver el problema de resistencia de un cableado demasiado delgado, el voltaje de salida se ajusta entre 50V~220VCA. Sirve mediante la conexión con algún electrodoméstico o circuito eléctrico, girando la perilla se puede regular la velocidad, el voltaje, el control de temperatura, horno eléctrico, calentador de agua, lámparas, motores pequeños, plancha eléctrica, entre otros.

Importante: tenga en cuenta que este dispositivo no funciona para controlar: lámparas fluorescentes, lámparas LED, motores de inducción y en general dispositivos con electrónica regulada en la entrada.

Especificaciones técnicas

• Semiconductor: SCR TRIAC
• Voltaje de entrada: 110 ~ 250 VCA
• Voltaje de salida: 50 ~ 220 VAC (ajustable)
• Potencia de salida máxima: 2000W (240VAC) – arriba de 300W se requiere ventilador
• Corriente de salida máxima: 25 A
• Temperatura de operación: -20 ~ 40°C
• Diámetro de perilla 1.9cm
