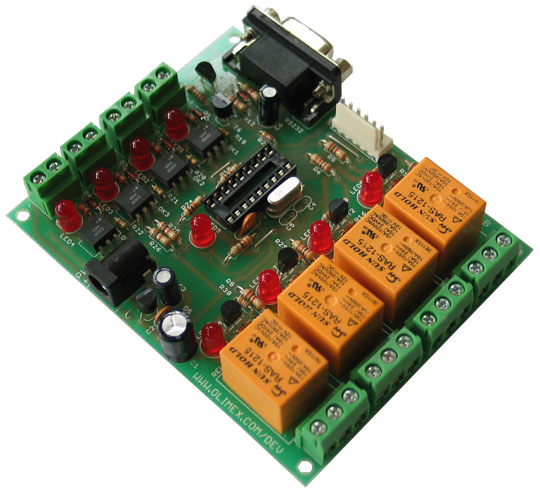

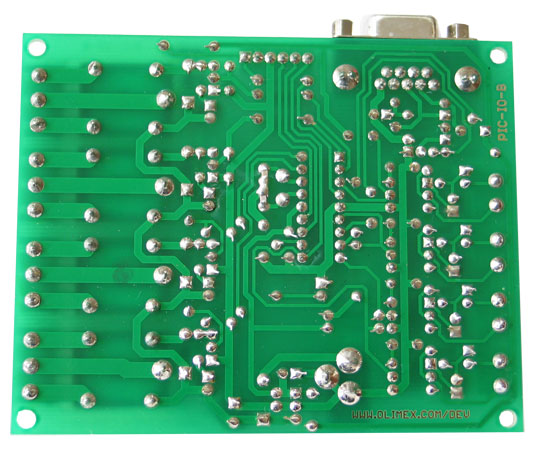

Olimex PIC-IO

Placa de desarrollo para microcontroladores PIC de 18 pines

Características:

• Conector de programación ICSP, paso de 6 pines de 0,1″ (compatible con Olimex PIC-KIT3 y cualquier programador de Microchip)
• Conector de alimentación para fuente de alimentación de +12 V CC
• Regulador de voltaje +5V y condensadores de filtrado.
• LED de estado conectado a RB5
• Circuito oscilador de cristal de cuarzo 20Mhz.
• Zócalo del microcontrolador DIL18
• Conector hembra RS232 DB9
• Circuito de interfaz RS232 con señales Tx, Rx
• 4 entradas aisladas por optoacoplador con terminales de tornillo
• LED de estado de entrada
• 4 salidas de relé con contactos de 10A/250VAC con terminales de tornillo
• LED de estado de salida
• Seis orificios de montaje
• FR-4, 1,5 mm (0,062″), máscara de soldadura verde, componente de serigrafía blanca
• Dimensiones: (100 x 80) mm ~ (3,9 x 3,15)»
