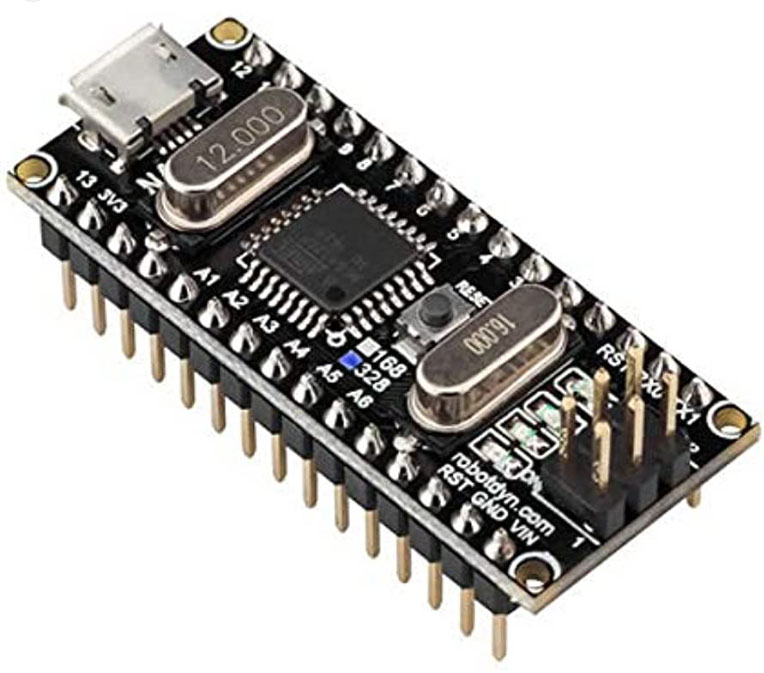

Arduino Nano v3.0 (compatible)

Descripción

Electrónica compatible con Arduino Nano v3.0. Una placa de circuito impreso amigable con conector USB de muy bajo coste. Contiene funcionalmente las mismas características que otras placas como Arduino Uno, Diecimila, Duemilanove. (SIN CABLE)

CARACTERÍSTICAS

• ATMEGA328
• LED integrado (built-in) en pin 13.
• Entradas analógicas A0-A7.
• Verde (TX), Rojo (RX) y Naranja (L) LEDs.
• Conector ICSP para programación directa.
• mini-B USB (drivers CH-340).
• 6 PWM pins.
• 14 I/O pins.
• Otros: SPI, I2C.
• Separación estándar 0.1” DIP (válido para proto-boards).
• Reset automático al subir código y botón de reset manual.

ESPECIFICACIONES

Microcontrolador                         Atmel ATmega328
Nivel lógico                                    5 V
Alimentación                                 7-12 V
Limites de alimentación             6-20 V
Entradas digitales                        14 de los cuales 6 PWM
Entradas analógicas                     8
Intensidad por pin                       40 mA
Memoria Flash                              32 KB de los cuales 2KB para el bootloader
SRAM                                              2 KB
EEPROM                                        1 KB
Clock Speed                                  16 MHz
Dimensiones                                 0.70” x 1.70”

ALIMENTACIÓN

Arduino Nano v3.0 (compatible) puede ser alimentado a través del conector mini-B USB (desde PC o con una batería powerbank USB), con una fuente de alimentación no regulada entre 6-20V (pin 30) o con una fuente de 5V regulada (pin 27).
